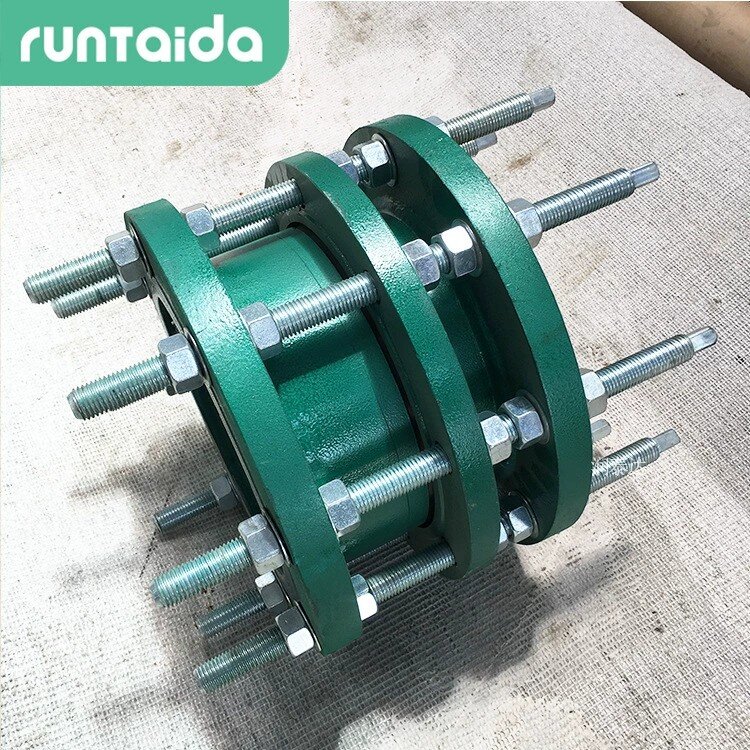

VSSJA(C2F)雙法蘭傳力接頭
2025-4-12 15:22:12??????點擊：
VSSJA(C2F)雙法蘭傳力接頭是一種用于管道連接的裝置，適用于泵、閥門等附件的松套連接，具備傳遞壓力推力和補償安裝誤差的功能。基本構件?：本體、密封圈、壓蓋、伸縮短管、傳力螺桿及雙法蘭；主要金屬部件采用QT400-15、Q235、20號鋼等材質，密封圈為NBR橡膠。?
通過傳力螺桿和法蘭結構，將泵、閥門等設備產生的軸向推力均勻分散到整個管道系統，避免局部應力集中。?松套設計允許一定位移量，可補償因熱脹冷縮、地基沉降等引起的管道形變?。
? 保護設備?：減少盲板力對泵閥的沖擊，延長設備使用壽命。
?誤差調節?：安裝時可調整兩端法蘭的間距，適應現場尺寸偏差。
? 密封性能?：通過預緊力和介質內壓實現雙重密封，適用于高壓環境。
安裝步驟?：
調節接頭兩端與法蘭的安裝長度；
對角均勻擰緊壓蓋螺栓，形成整體結構；
調整限位螺母以鎖定伸縮量?36。
?流向要求?：介質應從短管法蘭端流向本體法蘭端?6；
?注意事項?：避免密封圈壓偏，確保螺栓緊固順序正確?68。
?全絲 vs 半絲?：全絲型法蘭孔全部連接長螺栓，無需額外緊固件；半絲型需補充螺栓，成本較低。
?適用介質?：水（海水、淡水、冷熱水）、污水、原油、潤滑油、成品油、空氣、煤氣及溫度≤250℃的蒸汽；需與法蘭連接的管道系統，常見于工業管道、供水設備及石化領域。
通過傳力螺桿和法蘭結構，將泵、閥門等設備產生的軸向推力均勻分散到整個管道系統，避免局部應力集中。?松套設計允許一定位移量，可補償因熱脹冷縮、地基沉降等引起的管道形變?。
? 保護設備?：減少盲板力對泵閥的沖擊，延長設備使用壽命。
?誤差調節?：安裝時可調整兩端法蘭的間距，適應現場尺寸偏差。
? 密封性能?：通過預緊力和介質內壓實現雙重密封，適用于高壓環境。
安裝步驟?：
調節接頭兩端與法蘭的安裝長度；
對角均勻擰緊壓蓋螺栓，形成整體結構；
調整限位螺母以鎖定伸縮量?36。
?流向要求?：介質應從短管法蘭端流向本體法蘭端?6；
?注意事項?：避免密封圈壓偏，確保螺栓緊固順序正確?68。
?全絲 vs 半絲?：全絲型法蘭孔全部連接長螺栓，無需額外緊固件；半絲型需補充螺栓，成本較低。
?適用介質?：水（海水、淡水、冷熱水）、污水、原油、潤滑油、成品油、空氣、煤氣及溫度≤250℃的蒸汽；需與法蘭連接的管道系統，常見于工業管道、供水設備及石化領域。
